Détecteur d'eau jusqu'à 250 m OKM GeoSeeker
- Détecteur géoélectrique d'eau et de vide: Détermine la résistance au sol jusqu'à une profondeur de 250 m (820 ft) et visualiser les valeurs mesurées en 3D
- Profondeur de détection: Avec cette technologie, les clients ont trouvé de l'eau à 250 m (820 ft) profond
- Cas d'utilisation: Détection de l'eau, détection de cavité, génie géotechnique
- Modes de fonctionnement: Actif / Passif
- Structures détectables: Dépôts d'eau, gravier d'eau, cavités
plus TVA, frais d'expédition et de douane
Méthode de mesure géoélectrique
Visualization 3D
Écran couleur / Écran tactile
Mémoire interne
Batterie rechargeable à haute capacité
Utilisation multilingue
Technologie sans fil
Détection de l'eau et du vide jusqu'à une profondeur de 250 m
Vous recherchez des ressources en eau souterraines ou des cavités cachées jusqu'à 250 mètres de profondeur ? GeoSeeker est un détecteur d'eau et de cavité géoélectrique professionnel qui mesure la résistivité du sol et visualise ses données de balayage dans d'incroyables graphiques en 3D. Il s'agit d'un détecteur géoélectrique très mobile et facile à utiliser, conçu et fabriqué en Allemagne.

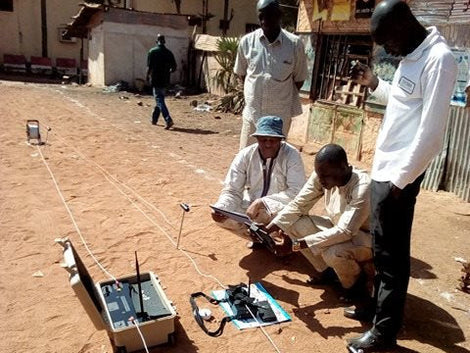

GeoSeeker d'OKM est utilisé avec succès pour la détection de l'eau en Afrique jusqu'à 250 m de profondeur. L'équipe du Mali utilise le détecteur d'eau à des fins humanitaires.
En savoir plusGeoSeeker utilise une procédure de mesure géoélectrique basée sur Schlumberger pour lire la résistivité apparente du sol. Sur la base de cette résistivité du sol, le détecteur est capable de localiser les dépôts d'eau souterrains, les graviers contenant de l'eau et le niveau des eaux souterraines, ainsi que les cavités telles que les grottes, les tunnels, les chambres, etc. Ainsi, le détecteur géophysique peut être déployé à la fois comme détecteur d'eau et comme détecteur de cavités.

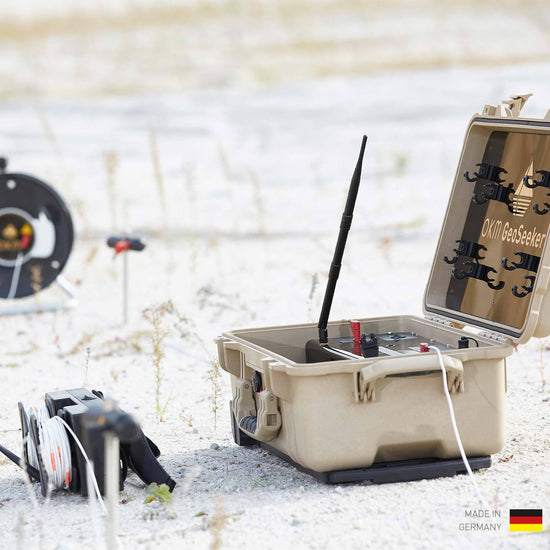

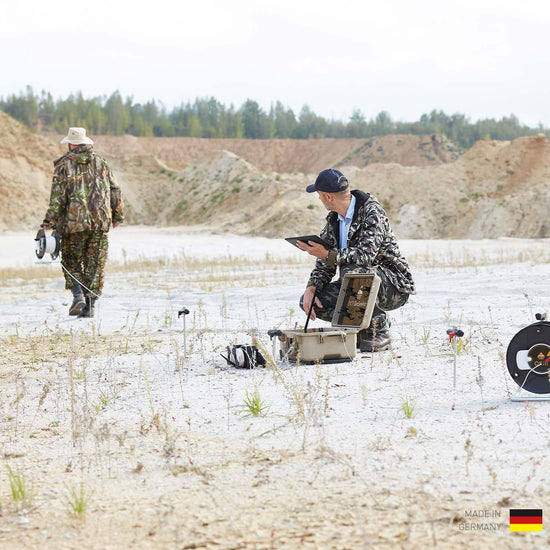

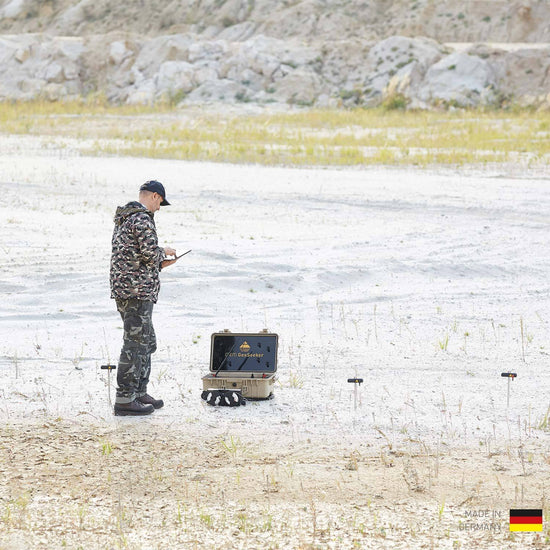

Détection de l'eau avec GeoSeeker

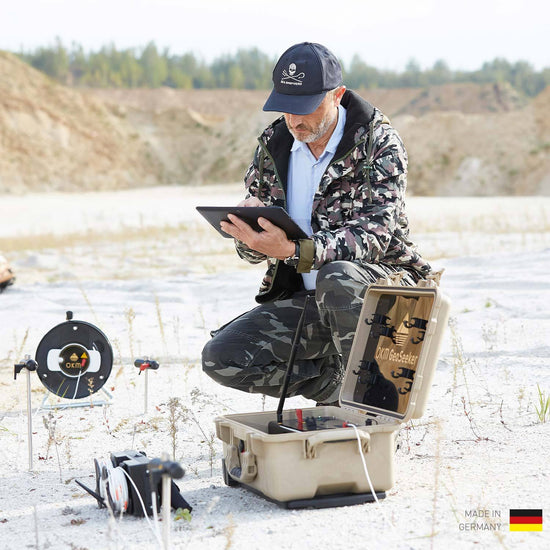

Les composants matériels du GeoSeeker sont entièrement contrôlés par une tablette Android. Toutes les commandes et tous les résultats de mesure sont transférés sans fil par Wi-Fi. Grâce à l'application logicielle préinstallée, il vous suffit de sélectionner l'un des trois modes de numérisation pris en charge :
Scan actif (précis)
En mode de scan actif, le GeoSeeker utilise deux électrodes pour injecter de l'énergie électrique dans le sol souterrain. Deux autres électrodes mesurent la différence de potentiel (chute de tension) à des points de balayage spécifiques pour calculer la valeur finale de la résistivité.
Ce mode est utilisé pour détecter les dépôts d'eau souterrains, les grottes cachées ou même les couches imperméables et les barrières dans le sol souterrain. En mode de balayage actif, vous pouvez définir une plage de profondeur spécifique dans laquelle vous allez effectuer vos mesures. Ainsi, vous définirez une profondeur de départ et d'arrivée comprise entre 5 mètres (16 pieds) et 250 mètres (820 pieds).
Scan actif (rapide)
Ce mode de scan est une version rapide du balayage précis. Il injecte également un courant électrique dans le sous-sol et mesure la différence de potentiel (chute de tension) pour calculer la résistivité du sol.
Scan passif
En mode de scan passif, le GeoSeeker n'utilise que deux électrodes pour lire la tension naturelle du sous-sol (aucune énergie électrique n'est injectée dans le sous-sol). Ce mode est utilisé uniquement pour détecter les eaux souterraines courantes.
Configurer et effectuer des scans via l'application GeoSeeker
L'application GeoSeeker pour Android fournit des instructions simples, étape par étape, pour vous aider à effectuer la mesure. Il vous suffit de suivre ces instructions illustrées jusqu'à ce que votre mesure soit terminée.
Analyser les scans dans l'application et dans Visualizer 3D Studio
Une fois la mesure terminée, une représentation 3D des valeurs mesurées s'affiche sur l'écran de la tablette. Diverses options de réglage des couleurs permettent d'optimiser la visualisation des dépôts d'eau souterrains détectés, des graviers contenant de l'eau et du niveau des eaux souterraines (en bleu), ainsi que des cavités, des grottes, des tunnels, des chambres ou des couches imperméables (en rouge).
Grâce à la mise à jour majeure de Visualizer 3D Studio en 2023, les mesures GeoSeeker peuvent désormais être affichées, optimisées et analysées plus en détail dans le logiciel 3D. La nouvelle vue de rendu Volumétrique 3D est une étape importante pour les utilisateurs de GeoSeeker.
Détecteur d'eau facile à transporter

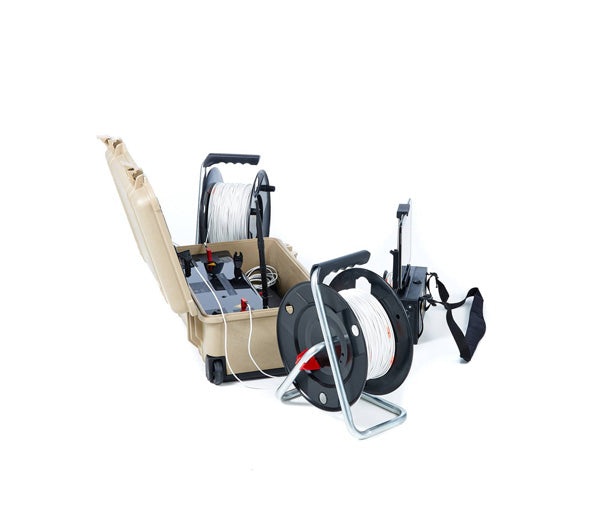

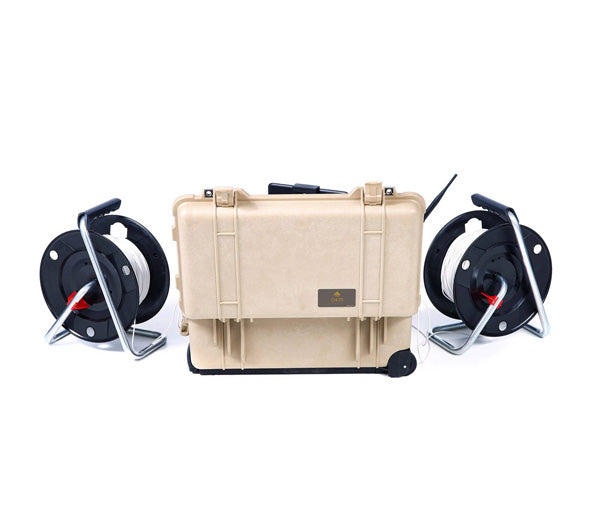

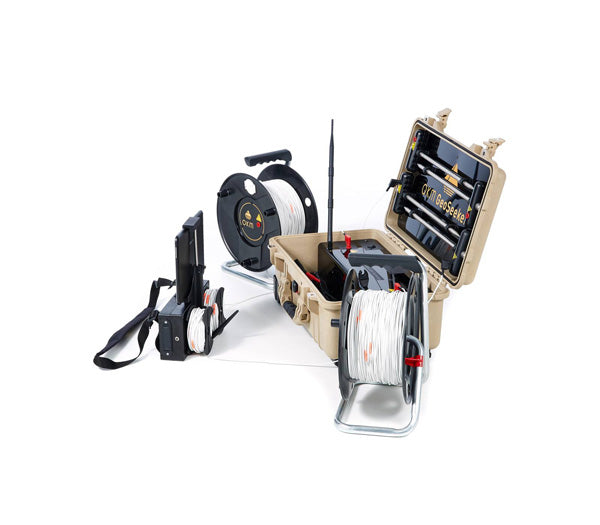

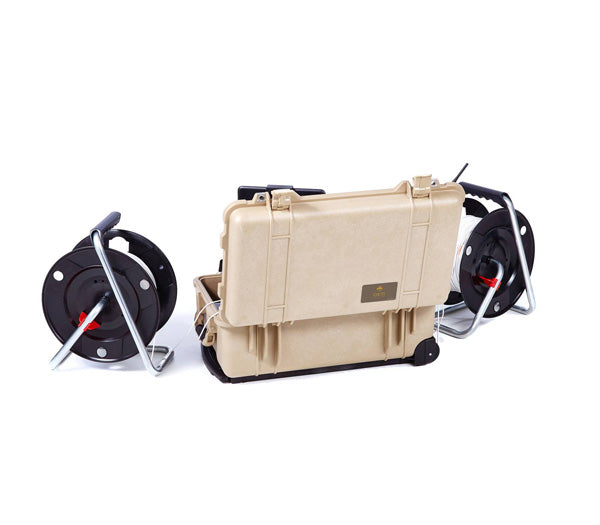

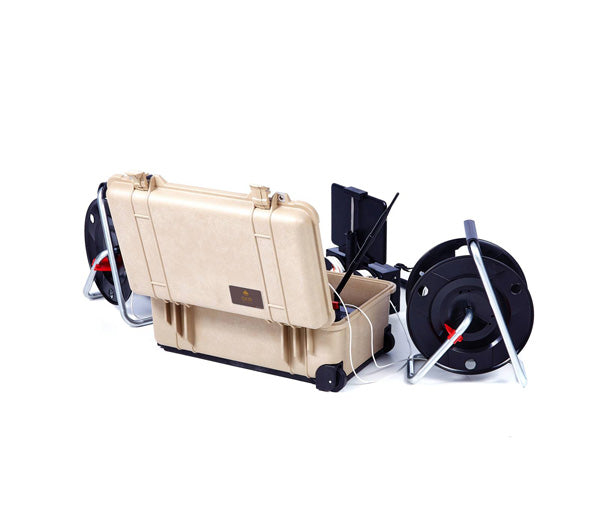

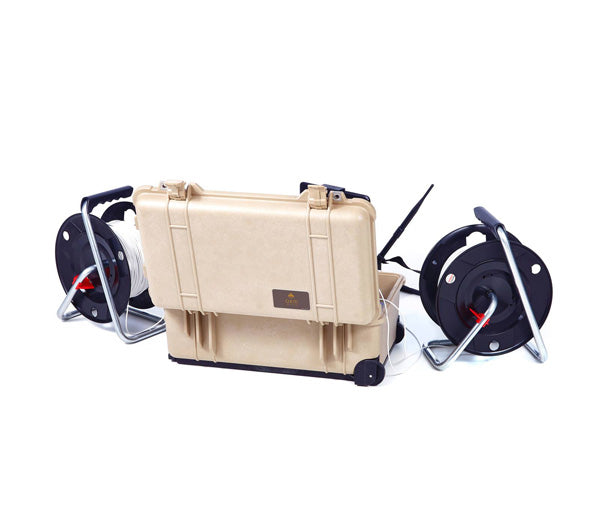

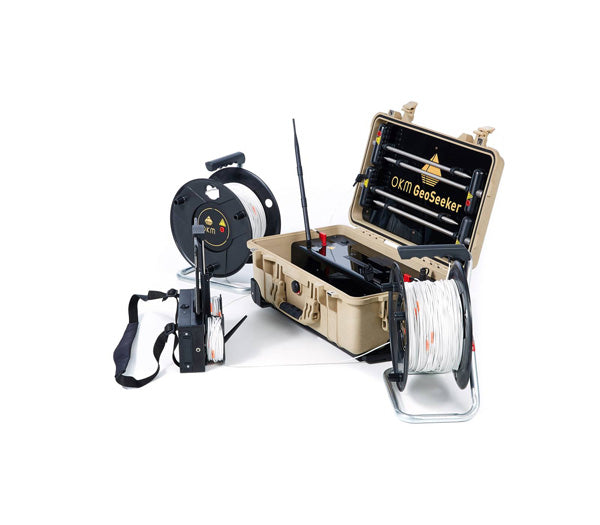

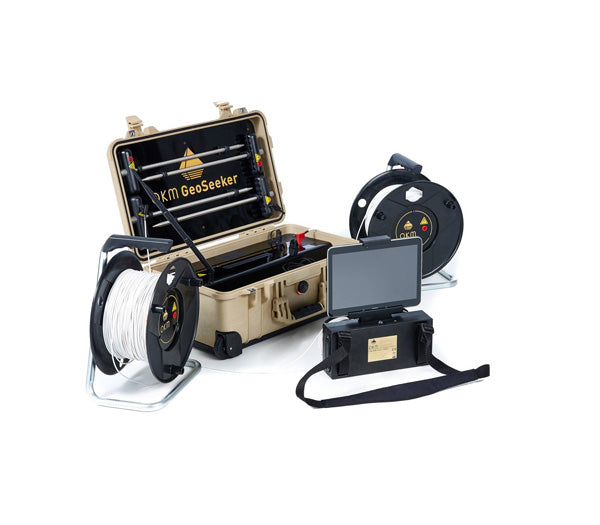

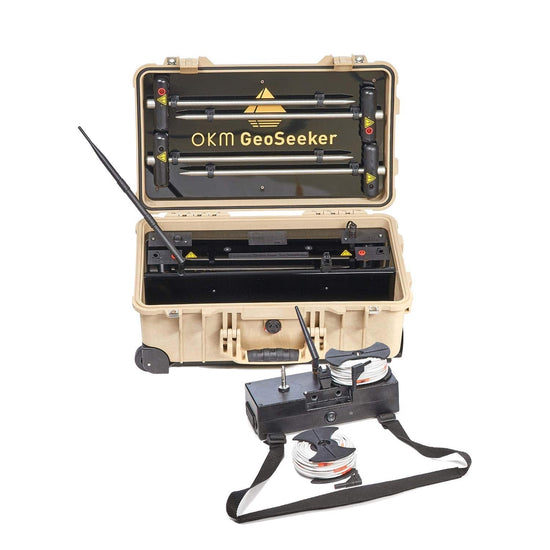

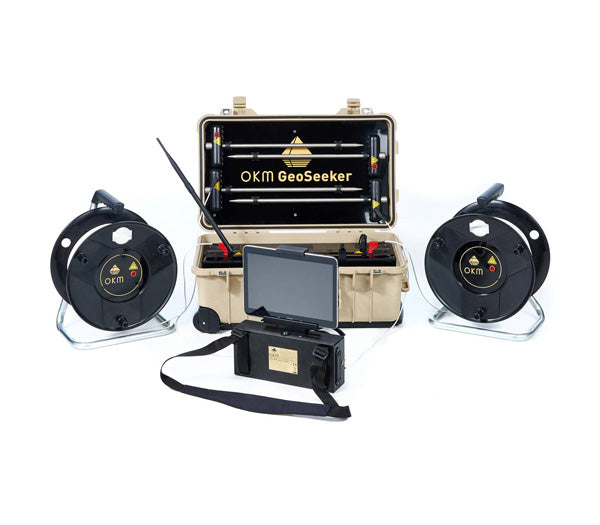

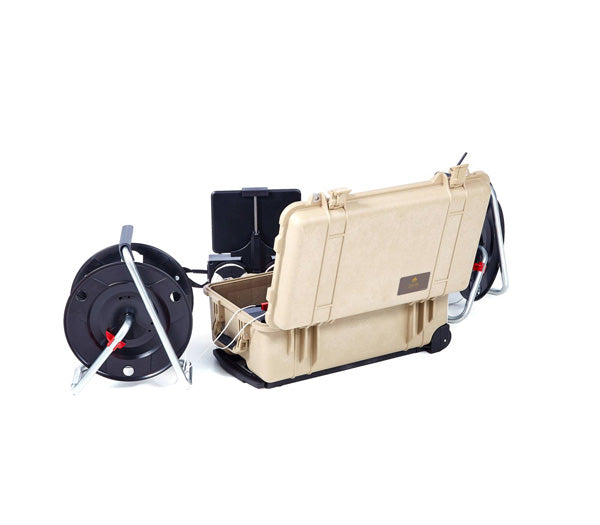

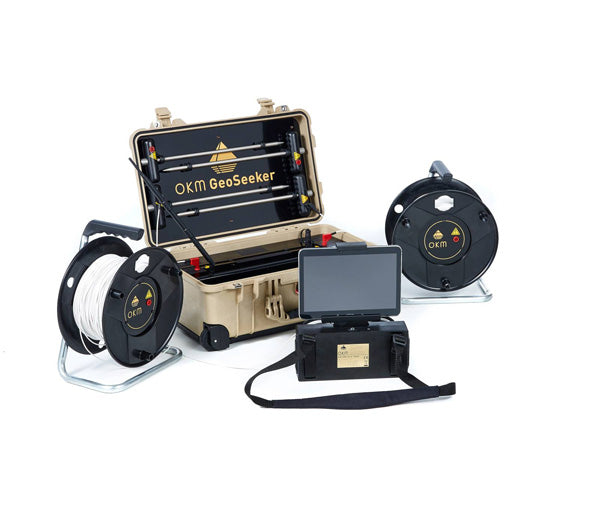

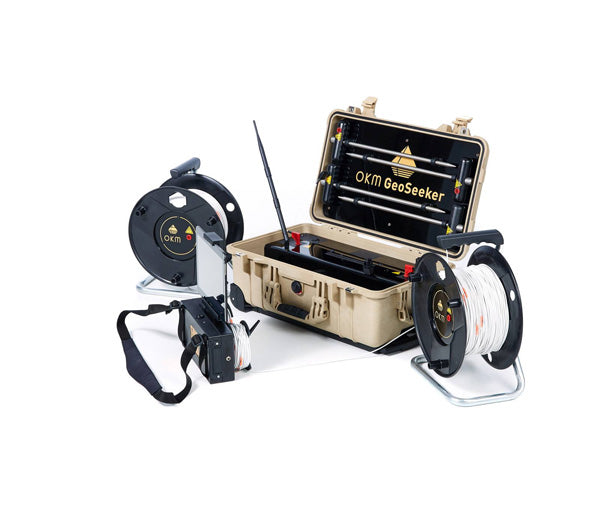

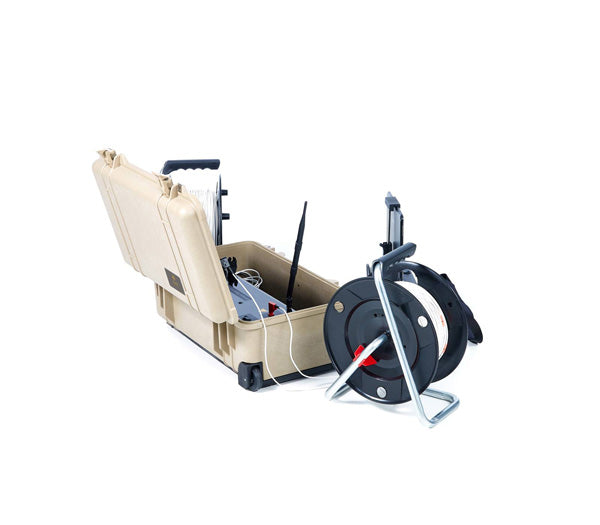

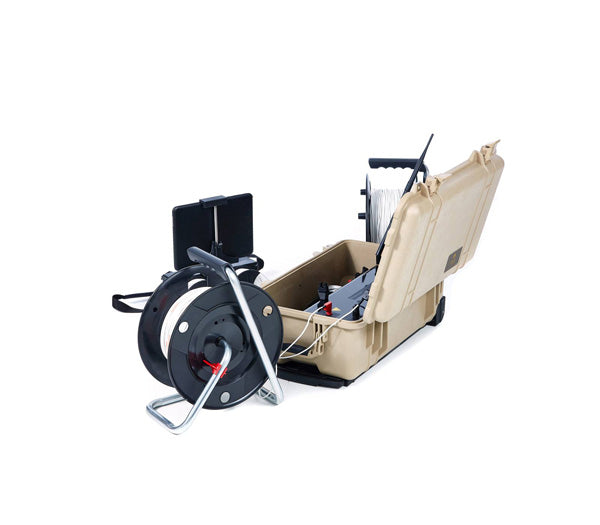

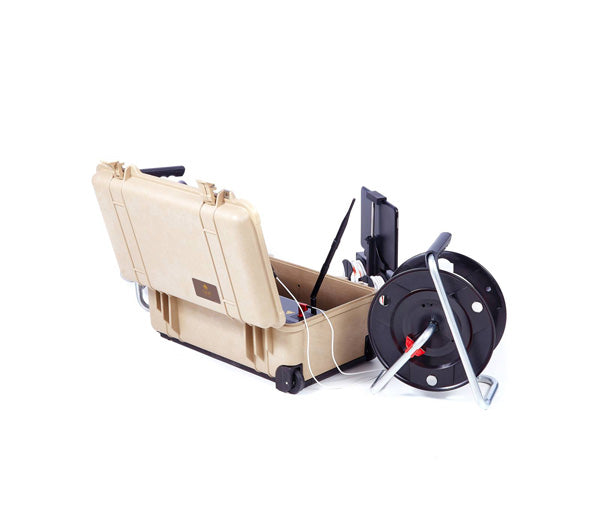

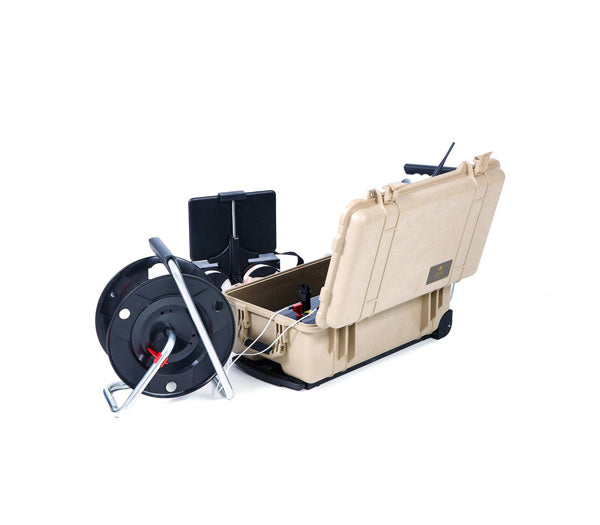

Le matériel GeoSeeker est intégré dans une valise Protector étanche et résistante aux chocs. Ainsi, votre équipement géoélectrique est bien emballé et toujours prêt à être transporté.
Construction de puits
Géotechnique
Détection de cavité
Agriculture
Archéologie
OKM Services de recherche

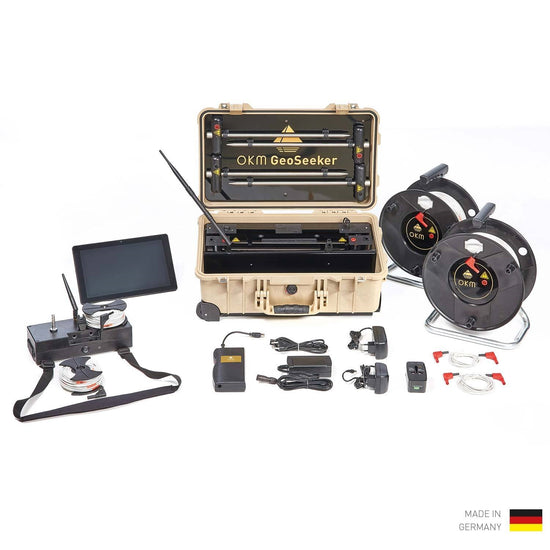

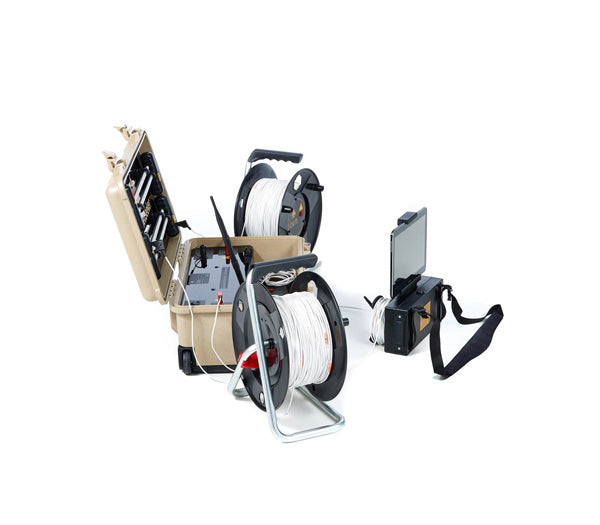

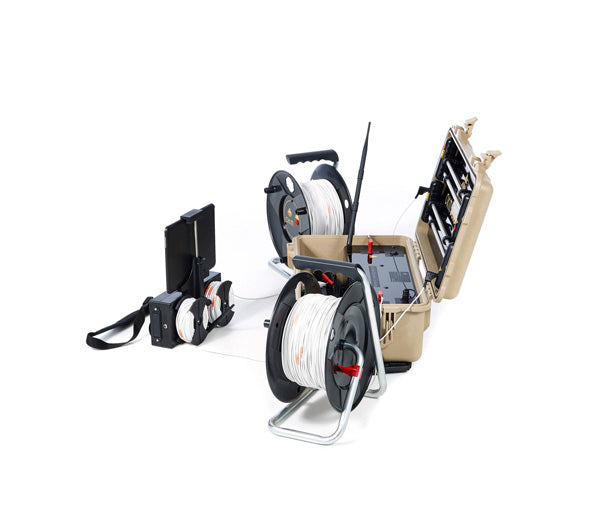

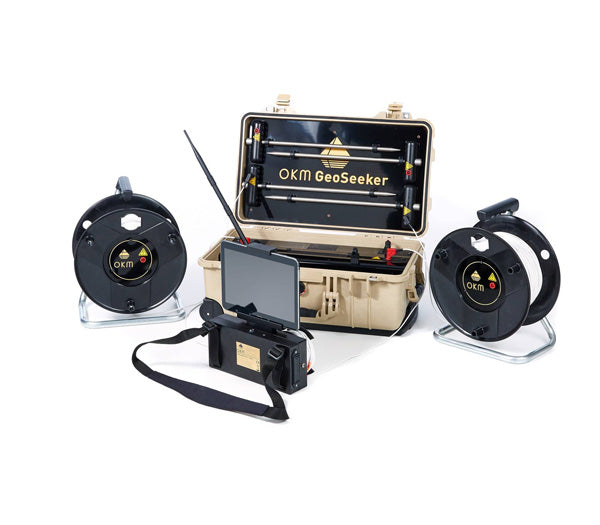

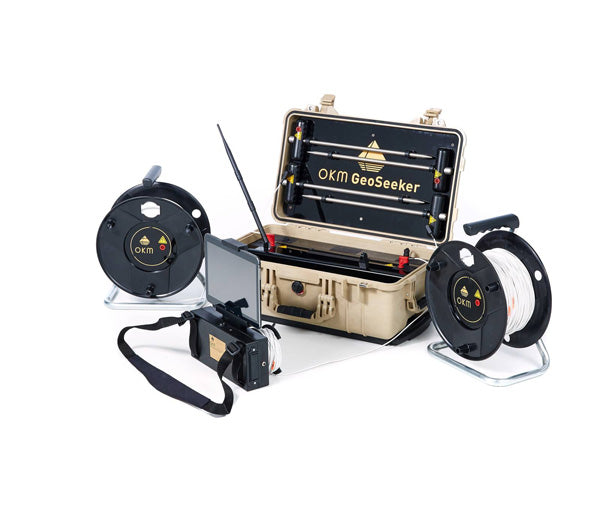

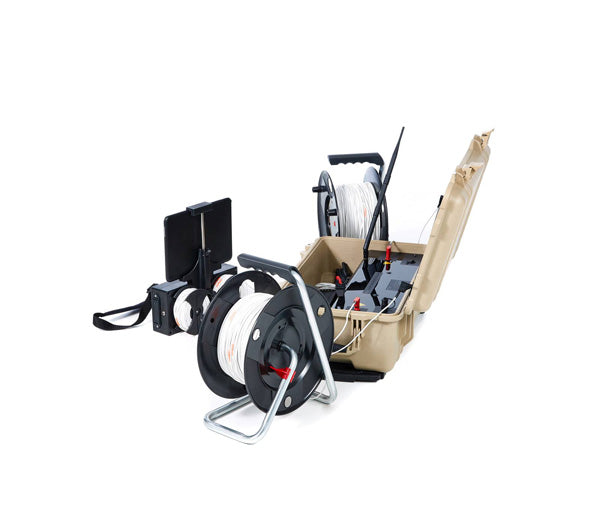

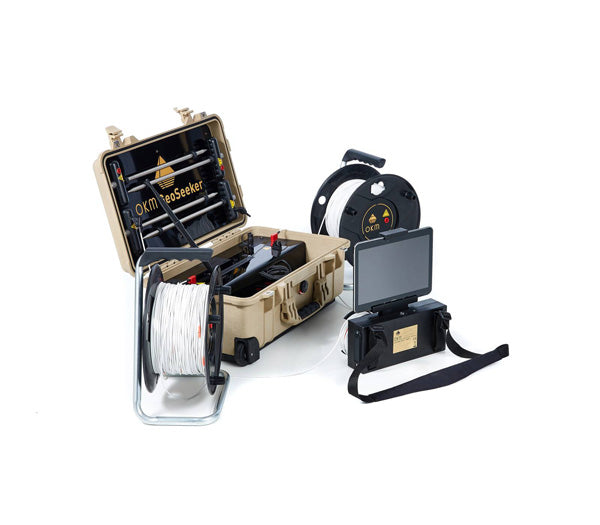

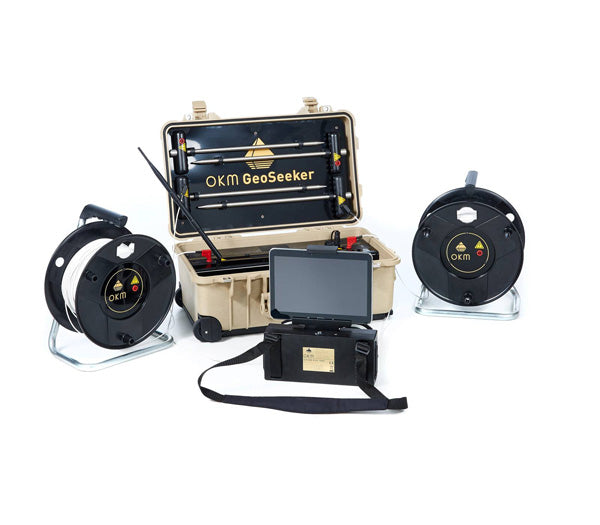

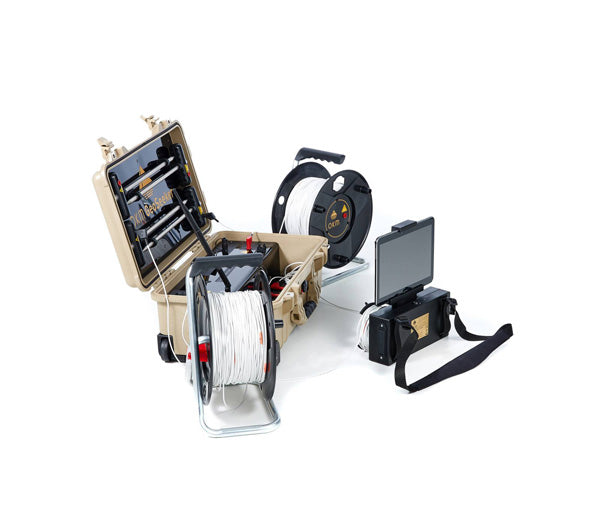

1x | Manette de commande avec chargeur |
8x | Pile AA 1,5 V (rechargeable) |
1x | Tablette Android |
4x | Électrode |
2x | 2 Électricité-tambours de câble (Ø 290 mm) |
2x | Voltage-tambour de câble (Ø 120 mm) |
2x | Câble de connexion (2 m) |
1x | Clé USB avec logiciel OKM Visualizer 3D Studio Professional Edition |
1x | Power Pack |
1x | Power Box avec chargeur |
1x | Valise de transport imperméable et résistant aux chocs |
1x | Guide de démarrage rapide |
OPTIONNEL | Ordinateur portable Windows |
Tambours de câbles de tension (Ø 120 mm)
- Dimensions (H x L x P) : 360 x 290 x 200 mm
- Poids : 6,5 kg
- Longueur du câble : 255 m
- Marqueurs : 15
Tambours de câble d'alimentation (Ø 290 mm)
- Dimensions (H x L x P) : 120 x 120 x 45 mm
- Poids : 0,65 kg
- Longueur du câble : 26 m
- Marqueurs : 25
Contrôleur (unité de réception)
- Dimensions (H x L x P) : 130 x 270 x 110 mm
- Poids : 0,6 kg / 2,1 kg (avec les enrouleurs de câble et les piles montés)
- Taux d'échantillonnage : 4096 Hz (64 fois le suréchantillonnage d'une valeur moyenne de 512 échantillons)
- Durée de fonctionnement : min. 16 heures (batteries chargées)
- Temps de charge : 3 h / max. 5 h (batteries vides)
- CPU : Cortex M3 80 MHz
- ADC : 16 bits
- Communication avec la tablette PC : WLAN-Accesspoint, bande 2,4 GHz, canal 6, WPA2
- Communication avec le boîtier d'alimentation : bande de 2,4 GHz, à la demande, propriétaire
- Gamme effective : -1400 à 1400 mV
- Période de mesure par point de balayage : min. 16 secondes
- Alimentation (8 piles AA) : 8 - 14 V DC
- Entrée (pour le chargeur) : 12 V DC / 1,5 A
- Résistance d'entrée (statique) : environ 12 MΩ
Boîtier d'alimentation (unité d'envoi)
- Dimensions (H x L x P) : 230 x 550 x 360 mm
- Poids : 15,8 kg / 18 kg (avec électrodes montées)
- Durée de fonctionnement : 100 h (puissance minimale) / 40 h (puissance moyenne) / 8 h (puissance maximale)
- Temps de charge : max. 8 heures
- Sortie : max. 390 V / 0,5 A / 20 W
- Communication avec le contrôleur : bande de 2,4 GHz, à la demande, propriétaire
- Entrée (pour le chargeur) : 24 V DC / 2 A
- Alimentation interne : Batterie plomb-acide (2 x 12 V, 10 Ah)
Électrodes
- Dimensions (H x L x P) : 440 x 120 x 35 mm
- Poids : 0,52 kg
Les données techniques sont des valeurs moyennes. De légères déviations sont possibles en cours de fonctionnement.
